Момент

Enter

РезьбаM1.6

Болт
Создать или редакт.
Гайка
Создать или редакт.

Момент затяжки Усилие затяжки Напряжение на 1-ых витках Напряжение в стержне болта
0.19 Нм 58 кгс 244 MПa 454 МПа

Высота гайки - 1.3 мм

Напряжение на витках резьбы (pабочих витков - 3)

1. 244 MПa
2. 133 MПa
3. 66 MПa

* Распределение нагрузки по виткам резьбы согласно расчетам Н.Е. Жуковского

Усилие затяжки F выбирается как максимально допустимое по одному из условий:

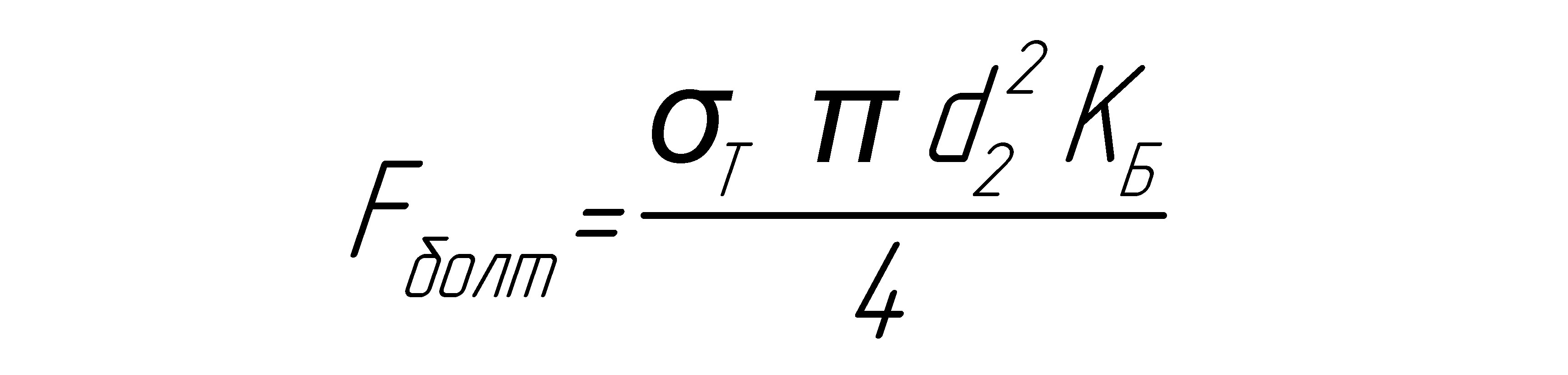

- прочности стержня болта (F болт);

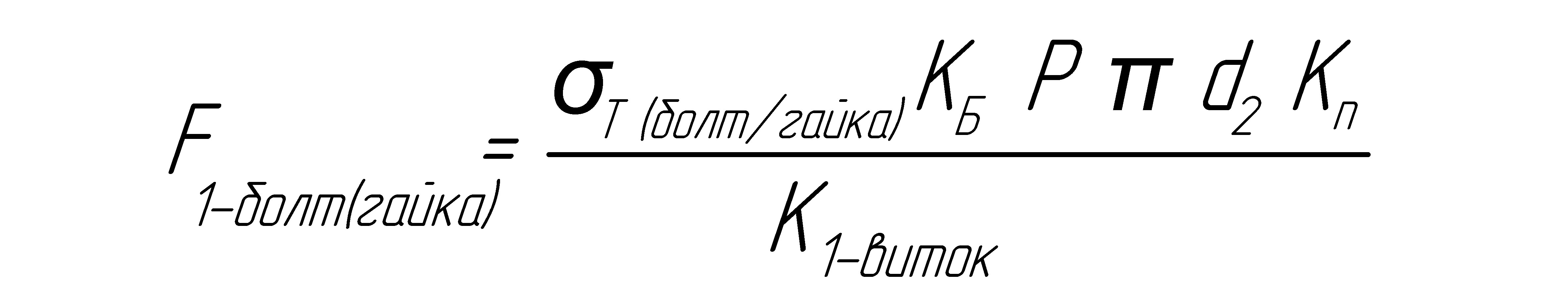

- прочности 1-го витка резьбы болта (F 1-болт);

- прочности 1-го витка гайки (F 1-гайка);

F bolt = 810 Н

F 1-bolt = 1503 Н

F 1-sqrew = 584 Н

На основании трех вычисленных сил выбирается наименьшая для расчета момента затяжки

Параметры резьбы

Параметры соединения

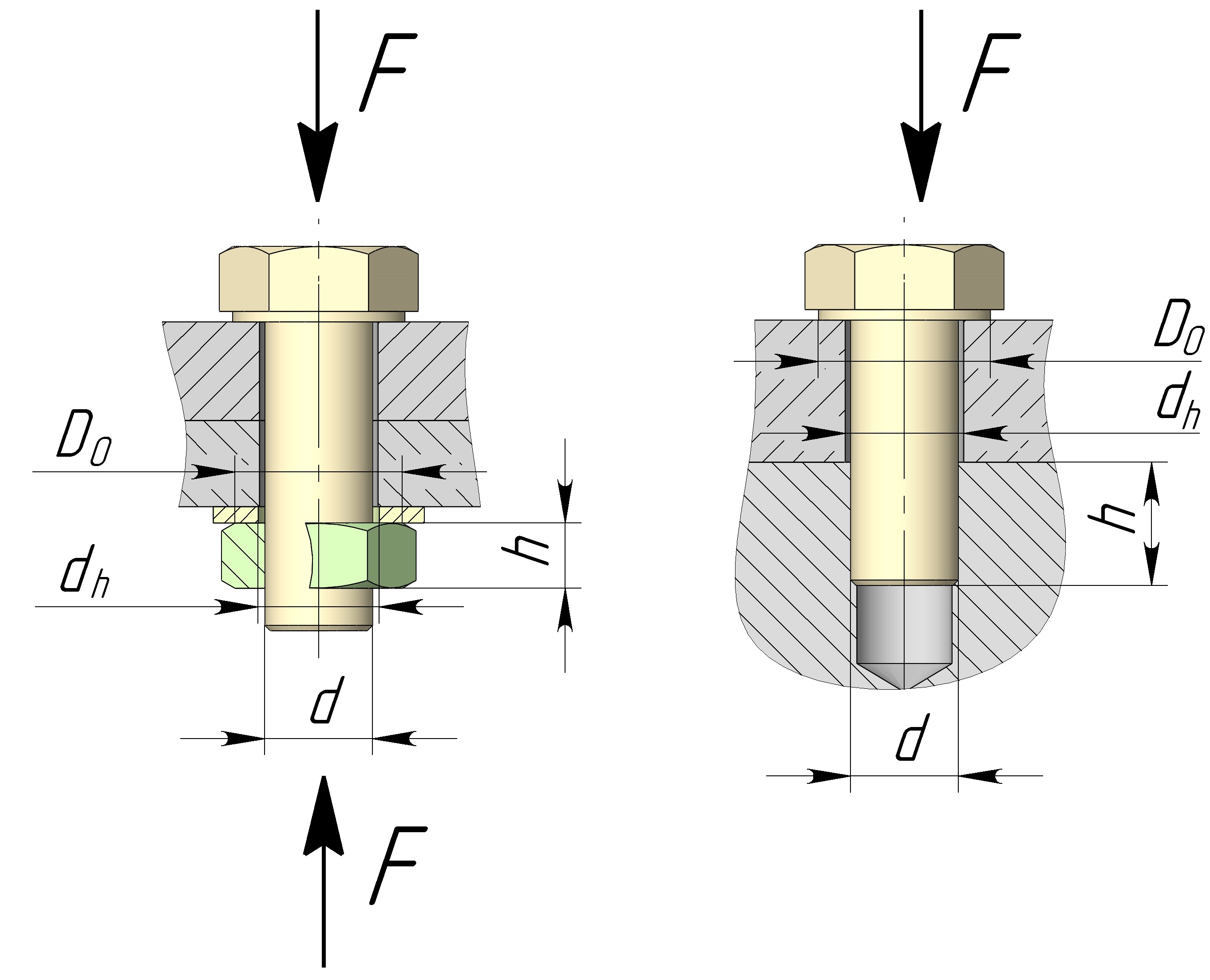

Винтовое болтовое резьбовое соединение с гайкой, в тело детали, размеры параметры, расчет момента затяжки

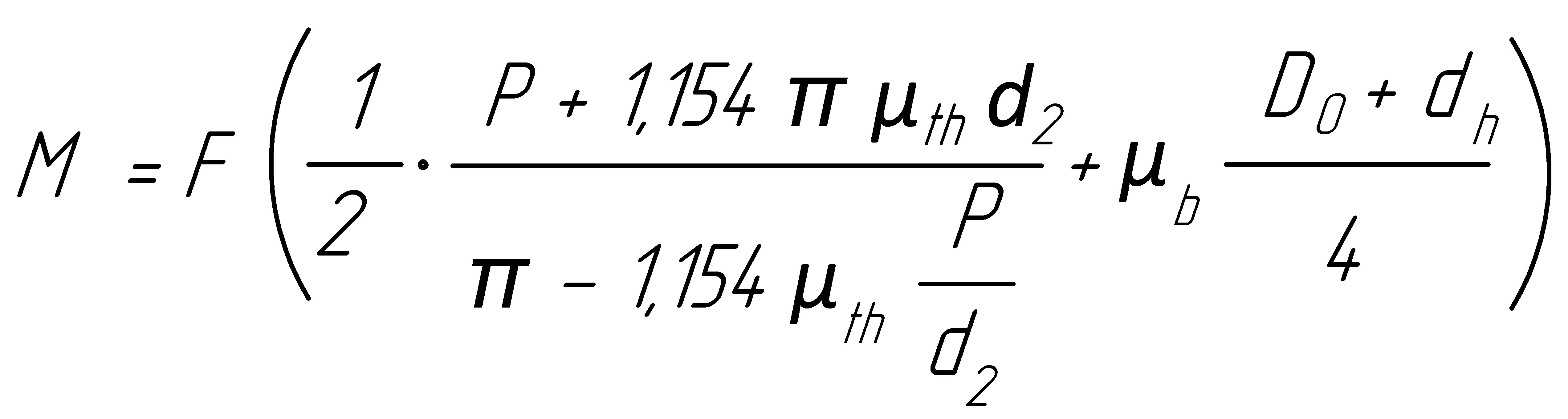

Уравнение Келлермана - Кляйна (расчет момета затяжки M по заданному усилию F)

формула Келлермана Кляйна расчет момента затяжки резьбового соединения по заданному усилию

описание значений
